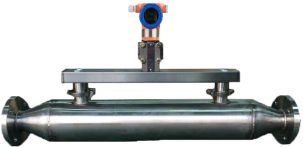

　　图A  管道安装式                                                                             图B     侧装式

           图C   插入弯装式                                                                   图D   插入直装式

智能在线密度计用于各种液体或液态混合物密度在线测量的自动化测量仪表。在石油行业中广泛应用于石油、炼油、调油、油水界面的检测；在食品工业生产现场用于葡萄汁、番茄汁、果糖浆、植物油及软饮料密度的检测；在造纸业用于黑浆、绿浆、白浆及碱溶液密度的检测；在化工领域还用于清洁剂、乙二醇、碳酸、尿素及聚合物密度的检测；它还广泛用于制药行业、奶制品行业、采矿业等等。

智能在线密度计工作时连续在线测量液体密度，无过程中断。可直接用于生产过程的控制。采用一体化的两线制变送器结构，无活动部件安装使用方便、维护简单。

工作原理

智能在线密度计实质上为一差压变送器。其工作原理：一定高度的液柱产生的压力与该液体的密度成正比。

 即：P=ρgh

式中：P—— 一定高度的液柱产生的压力

ρ—— 该液体的密度

g—— 测量地重力加速度

h—— 液柱的高度

根据压力仪表测量的压力值，在测量地重力加速度与液柱的高度已知的条件下，就可以得到被测量液体的密度值。

技术参数

* 密度测量范围：（0~2）g/cm3

* 准确度等级：0.2级、0.5级

* 分辨率：0.005g/cm3

* 工作电压：（18.5~45）V DC（常用24V DC，负载250Ω）

* 环境温度：（-10~60）℃

* 环境湿度：（5~90）%RH

* 输出信号：（4~20）mA带HART协议

* 显示表头：LCD/LED数字显示器、智能LCD显示器

* 机械安装方式：法兰连接、卡箍连接

主要特点

* 出色的过压保护结构、优越的温度稳定性、全焊接密封，设计坚固可靠

* 适合测量高温和低温、含杂质高粘度的介质

* 固定插入式膜片设计，工厂校准，方便现场组态

* 适用于罐体、管道，流动或者静止介质的密度测量

* 本安型可用于危险环境

* 卫生型可用于食品、药品生产现场

产品选型表
