上海恩邦供应优质 EB3351压力/差压变送器

产品价格 面议

最小起订量:0 件 可售数量:0 件

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
3 天内发货
所在地区:
上海
有效期至:
长期有效
最后更新:
2021-07-16 10:02
浏览次数:
992
产品详情

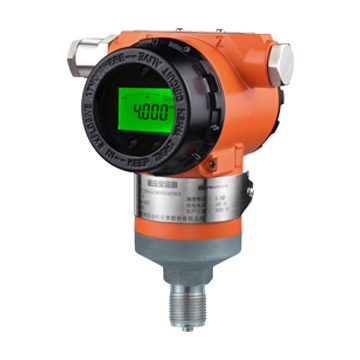

 图15  EB3351压力/差压变送器

图15  EB3351压力/差压变送器





说明:

EB3351压力/差压变送器本压力变送器以微处理器为核心的压力仪表,它在传统电容式变送器的结构上增加了通讯和其他功能。用通讯手操器或采用HART协议的其它主机可在控制室、变送器现场或只要同控制回路相连的任何地方同它进行双向通讯(读、写数据和诊断)。

●高精度,量程比为10:1

●量程范围从160Pa至40MPa

●过程隔离膜片为316L不锈钢、哈氏合金、钽膜片、蒙乃尔等可选

●小型,轻便易于安装

带有EEPROM,断电时不会丢失数据











型号和代码表

EB3351 压力/差压变送器



选型基本参数

(*)提供   (空)不提供



代码

变送器结构类型

备注



EB3351

3351型压力/差压变送器

见图15



代码

测量类型

DR

DP

GP

HP

AP



DR

EB微差压变送器

*











DP

EB差压变送器



*









GP

EB表压变送器





*







HP

EB高静压变送器







*





AP

EB绝压变送器









*



代码

测量范围

DR

DP

HP

GP

AP



2F

(0—0.16~1.6)kPa

*











3E

(0—1.6~6)kPa



*

*

*





4E

(0—6~40)kPa



*

*

*



5E

(0—40~200)kPa



*

*

*

*



6E

(0—0.18~1)MPa



*

*

*

*



7E

(0—0.8~2.5)MPa



*

*

*

*



8E

(0—2~10)MPa







*

*



9E

(0—8~20)MPa







*





0E

(0—10~40)MPa







*





代码

准确度等级













1

0.1级













2

0.2级













5

0.5级













代码

防爆类型



P

普通型



d

隔爆型 ExdⅡBT4



i

本质安全型 ExiaIICT6



代码

电气接口



1

M20X1.5内螺纹



2

1/2NPT内螺纹



3

G1/2内螺纹



代码

静压等级



N

一般静压



H

高静压



代码

显示表头



N

无现场显示



M3

4 1/2位LCD数字显示器



M5

智能LCD显示器



代码

输出方式



E

(4~20)mA DC



S

(4~20)mA DC  智能型,带HART协议通讯



代码

特殊要求



N

无要求



K

带抗干扰板



代码

法兰/接头

泄放阀

隔离膜片

灌充液



1

316不锈钢

316不锈钢

316L

硅油



2

316不锈钢

316不锈钢

哈氏合金C

硅油



3

316不锈钢

316不锈钢

蒙乃尔

硅油



4

316不锈钢

316不锈钢

硅油



代码

导压接头



A

由夹板上NPT1/4内螺纹提供



B

NPT1/2锥管外螺纹



C

M20x1.5外螺纹



代码

安装支架



1

管装弯支架



2

板装弯支架



3

管装/板装平支架



选型举例:

EB3351 DP 3E 5 P 1 N N S 1 A 1  3351型差压变送器量程为3E智能带HART协议,带LCD显示,管装弯支架 量程 0-4KPa,普通型,准确度0.5级,电气接口M20X1.5。





现场安装连接

1、电气安装连接

如图5所示:供电电源通过信号线连接到变送器, 电源和信号共用一对电线。电源接线端子分为正、负端并设置在仪表壳的电源仓室内。接线时,拧下电源仓盖,经电源线穿线孔按正、负极将电源信号线连接在正、负接线端子上。

电源信号线可用双绞线,在电磁干扰较为严重的现场,建议使用屏蔽线,并良好接地。电源信号线的截面积应为0.75≤S≤2.5 mm2,不能与其它电源线一起穿在同一金属管中或放在同一线槽内,也不应通过强电设备附近。仪表壳上的穿线孔,用密封塞(螺栓为M20x1.5)密封,以避免仪表壳的电源仓室内潮气积聚。如果电源线穿线孔不便密封,应使穿线孔朝下,以便排出液体。




2、机械安装连接

对于EB3351系列变送器,安装型式主要有:管装弯支架、板弯支架装、管装平支架和板装平支架四种,安装支架形状、尺寸(单位:mm)和安装型式如图6、7、8、9所示。

管装弯支架(代码B1)

图6管装弯支架(代码B1)


图7 板装弯支架(代码B2)

管装、板装平支架(代码B3)

图8管装、板装平支架(代码B3)
